שירותים מקצועיים בתחום תחנות משנה חשמליות (תחמ"ש)

קבוצת נקסטקום היא מהחברות המובילות בישראל במתן שירותי EPC, O&M ו-Turn key לתחנת משנה (תחמ"שים) ותחנות מיתוג (תחמ"גים) למתקני מתח עליון ותחנות כוח. משימות התכנון, הרכש, ההקמה התפעול והתחזוקה מתבצעות בנקסטקום תחת קורת גג אחת ובפריסה ארצית ומלוות בניהול וביצוע שירותי תחזוקה, שבר ומנע, המבטיחים את זמינותם של המתקנים ואת אספקת החשמל הרציפה.

אנו מציעים בין השאר

תכנון וביצוע עבודות הנדסה אזרחית בתחנות משנה, כולל הקמת מבנים, יסודות, עבודות עפר וסלילת אספלט, התקנות חשמל: מתח נמוך, מתח גבוה ומתח עליון, מערכות ביוב וניקוז, תשתיות כבילה, מערכות מבנה, קירות מיגון, גידור ועוד.
תכנון, אפיון וביצוע מערכות תקשורת, בקרה, אוטומציה, סייבר ו-SCADA בתחנות משנה ותחנות כוח.
תכנון וביצוע מערכות תומכות, מסוג מערכות גילוי וכיבוי אש, חשמל, אבטחה, מיזוג אויר והוצאת עשן, גילוי מימן, כריזה ועוד.
מתן שירותי תפעול ותחזוקה לתחנות משנה.

מהו תחמ"ש? הבנת היסודות

תחמ"ש - ראשי תיבות של "תחנת משנה", היא למעשה תחנת השנאה חשמלית שתפקידה המרכזי הוא להמיר מתח חשמלי מרמה אחת לרמה אחרת, בדרך כלל מרמת מתח גבוהה לרמה נמוכה יותר.

סוגי תחנות המשנה

בישראל, חברת החשמל קובעת סטנדרטים מחייבים לכל רמת מתח, והכל מבוסס על תקנים בינלאומיים (IEC) שהותאמו לתנאים המקומיים. המונחים המקובלים הם

תחנות השנאה ראשיות - מקבלות חשמל ישירות ממערכת ההולכה הארצית ומשמשות כצמתים אזוריים מרכזיים. תחנות אלה עובדות עם "מתח עליון" שהוא מתח של 161 קילו-וולט ומעלה.
תחנות חלוקה משניות - משרתות שכונות, אזורי תעשייה או מתחמים גדולים. תחנות אלה פועלות ברמות "מתח גבוה", של 11 עד 33 קילו-וולט.
תחנות מיתוג - מפצלות ומנתבות את החשמל לכיווני צריכה שונים, תוך מתן יכולת ניהול ובקרה.
תחנות כוח פרטיות - נבנות בפרויקטים גדולים כמו קניונים, בתי חולים או מפעלי תעשייה כבדה.

הרכיבים שהופכים תחמש לפעילה

בלב כל תחנת משנה עומד שנאי הכוח - המכשיר האלקטרומגנטי שמבצע את ההמרה בפועל. שנאי איכותי יכול לשקול עשרות טונות.

מסדר מתח גבוה (Switchgear) הוא אוסף של מפסקים, מפסקי הגנה, ומכשירי מדידה שמאפשרים הפעלה, כיבוי והגנה על המערכת.

מערכות ההגנה כוללות ממסרים דיגיטליים מתקדמים, שמזהים כל חריגה תוך אלפיות שניה - זרמי יתר, קצרים, נפילת מתח, או חוסר איזון פאזות. במקרה של תקלה, המערכת מתנתקת אוטומטית למניעת נזקים.

תהליך תכנון תחמש

שלב א': הערכת צרכים וסקרים ראשוניים

כל פרויקט מתחיל בניתוח מעמיק של הצרכים. אנחנו בודקים את העומס החשמלי הצפוי (בקילו-וואט), מזהים שיאי צריכה, ומתכננים רזרבה להרחבות עתידיות.

בנוסף, אנחנו מבצעים תיאום מעמיק עם חברת החשמל. זאת, כולל בדיקת קיבולת קווי ההולכה הקיימים, נקודות חיבור אפשריות, ודרישות טכניות ספציפיות.

שלב ב': תכנון חשמלי מפורט

בשלב זה אנו מבצעים

חישובי זרמי קצר - כמה זרם יעבור במקרה של קצר חשמלי? זהו שיקול שקובע את סוג הציוד הנדרש ואת יכולות הניתוק.
בחירת שנאי הכוח - לא רק הספק, אלא גם סוג הקירור (שמן או יבש), רמות הרעש, התאמה לטמפרטורות קיצוניות, ועמידות בפני רעידות אדמה.
תכנון המסדר - כל לוח חשמל, כל מפסק, כל נקודת מדידה. אנחנו יוצרים שרטוטים שמתארים את כל המערכת בצורה ברורה ומדויקת.
מערכות הארקה - היבט קריטי לבטיחות.

שלב ג': תכנון תשתיות

אנו מתכננים גם

בסיסים ומבנים - כל שנאי זקוק לבסיס בטון מיוחד שיכול לשאת את משקלו ולספוג רעידות
כבישים פנימיים - בכדי להכניס ציוד כבד ולאפשר תחזוקה
מערכות ניקוז - למקרה של דליפת שמן משנאי או גשמים כבדים
גידור ואבטחה - תקנות חברת החשמל מחייבות גידור בגובה מינימלי ומערכות נעילה
מערכות כיבוי אש - מאחר ששנאי שמן מציג סיכון של שריפה.

הקמה בפועל - מהנייר למציאות

אחרי שהתכנון אושר על ידי כל הגורמים (חברת החשמל, רשויות מקומיות, מהנדס בטיחות), מתחיל שלב ההקמה, כולל

עבודות עפר ותשתית - חפירות לכבלים, יציקת בסיסים, סלילת כבישים פנימיים.
התקנת הציוד העיקרי - הכנסת שנאי הכוח, התקנת המסדרים, חיווט פנימי.
חיבור לרשת חברת החשמל - שלב קריטי שמתבצע בתיאום הדוק ולעיתים דורש השבתה זמנית של קווים.
בדיקות ואיכלוס - לפני ההפעלה, כל מערכת עוברת בדיקות מקיפות: בידוד, הארקות, ממסרי הגנה, מערכות בקרה. התחנה מופעלת רק לאחר אישור סופי מהנדס חשמל מוסמך ומפקח חברת החשמל.

היתרונות של נקסטקום עבורכם

מגוון מודלי התקשרות - בהתאם לצורכי הפרויקט והדרישות שלכם.
כוח אדם הנדסי ותפעולי מיומן ומקצועי.
ליווי מקצה לקצה, תחת קורת גג אחת.
ידע וניסיון מצטבר מול ספקי ציוד מתח עליון ושנאים כגון Siemens, ABB, HAPPAM, GE, ETD ועוד.
מחלקת רכש ולוגיסטיקה המנהלת קשרי עבודה פוריים עם היצרנים המובילים בעולם בתחום המתח עליון ובכל המכלולים הנדרשים להקמת תחמ"שים.
עמידה קפדנית בכל דרישות הבטיחות ואמצעי ההגנה הנדרשים ע"פ חוק.
שירות בפריסה ארצית 24/7.

לסיכום

תחמ"ש היא מערכת מורכבת, שהקמתה מחייבת מומחיות גבוהה וניסיון, שאין לרבים. אם אתם עומדים בפני פרויקט מסוג זה, חשוב שתבחרו בשותף איכותי מספיק, שמבין את המורכבות, עובד בצמוד לכל הגורמים הרלוונטיים ומתחייב לאיכות ללא פשרות.

שאלות נפוצות

1 - מה הניסיון שלכם בתחום זה?

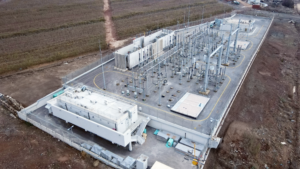

אלה כמה דוגמאות: תחמ"ג יהודיה בהיקף של 6 שדות, עם ריאקטורים של 16MVAR. תחמ"ש יונתן בהיקף של 4 שדות, כולל שני שנאים ראשיים 110MVA כל אחד, עם ריאקטורים של 16MVAR. תחמ"ש עמק הבכא בהיקף של 4 שדות, כולל שני שנאים ראשיים, 75MVA כל אחד. תחמ"ש יאסיף בהיקף של 7 שדות, כולל שני שנאים ראשיים, 75MVA כל אחד.

2 - מה דורש תחמש מבחינת תחזוקה?

תחנת משנה עוברת בדיקות שוטפות תקופתיות, תהליכי תחזוקה מונעת ובמידת הצורך גם שדרוגים טכנולוגיים שונים.

3 - כיצד אתם מסייעים מול הרשויות?

נקסטקום מחזיקה בידע, בניסיון, בכלים ובקשרי העבודה המאפשרים לה להוביל ולקדם ביעילות מהלכים מול הגורמים הרגולטוריים, כגון נגה, חברת החשמל, משרד האנרגיה, רט"ג, רשות הניקוז, רשות הכבאות הארצית ועוד. נקסטקום אף מלווה את היזם בשלבי אישור מתקן הייצור ובמתן מענה מקצועי לשלב ביצוע בדיקות אמינות למתקן הייצור, עד לשלב ההפעלה המסחרית.

כחברה מובילה שמתמחה בתחום זה (ובתחומי פעילות נוספים רבים), נשמח לעמוד לרשותכם.

פנו אלינו עוד היום להזמנות וייעוץ מקצועי ב 1-800-488-488 או השאירו פרטים בטופס צור קשר באתר.
